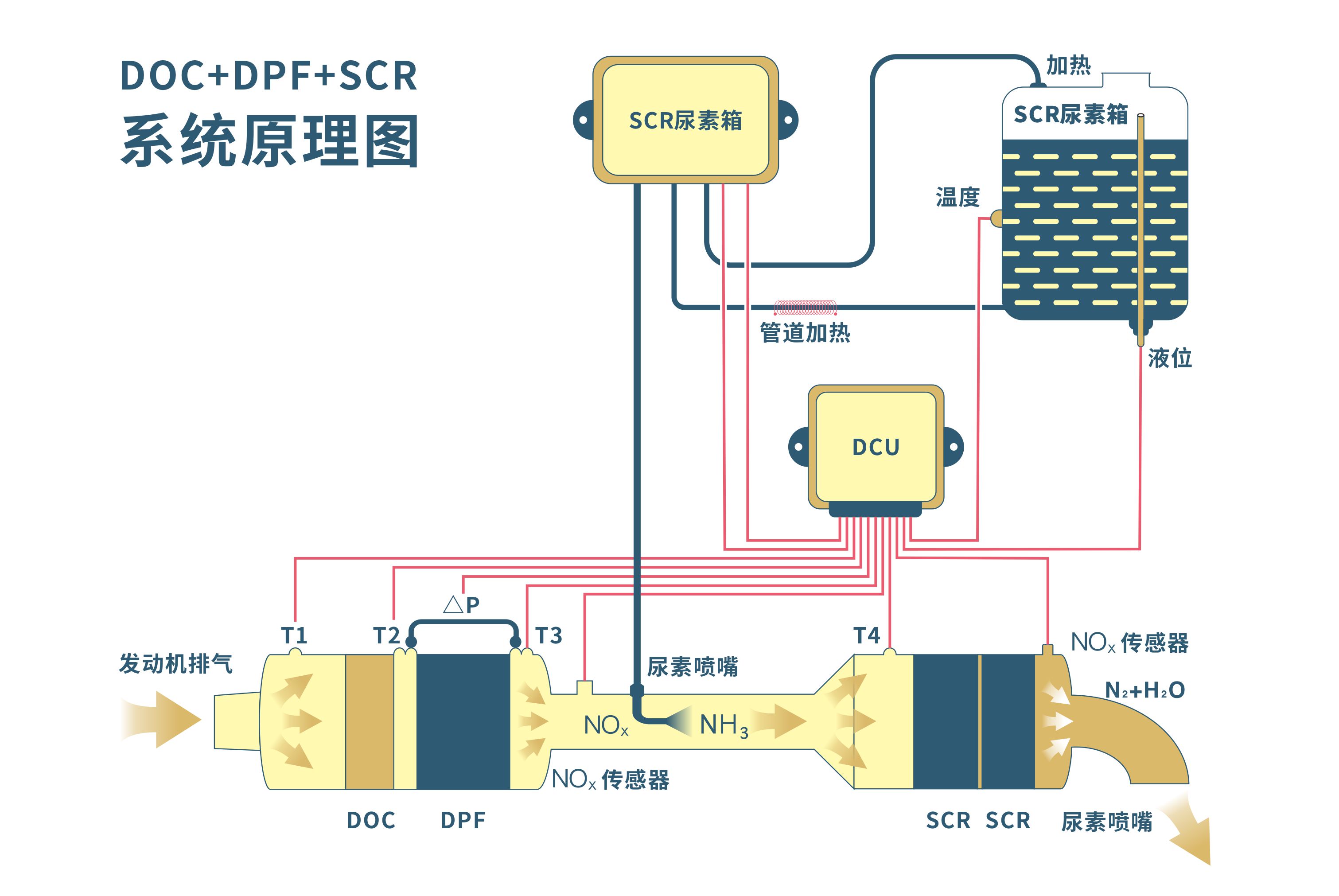

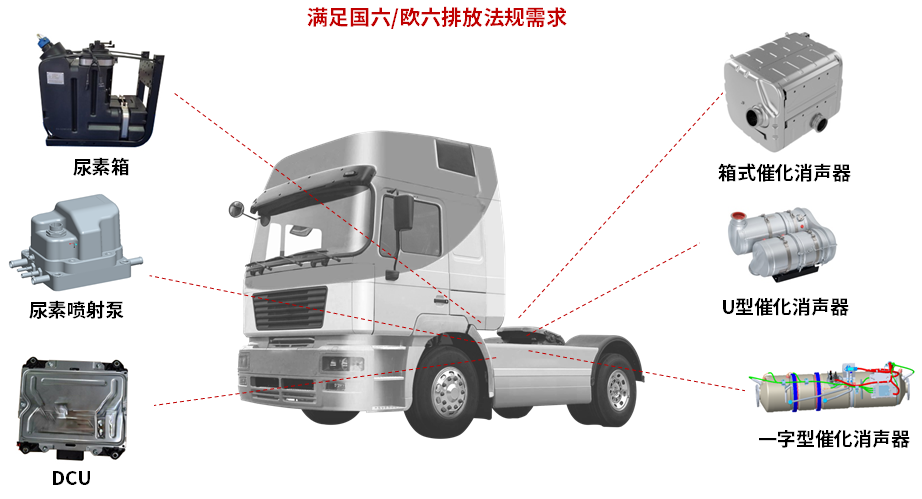

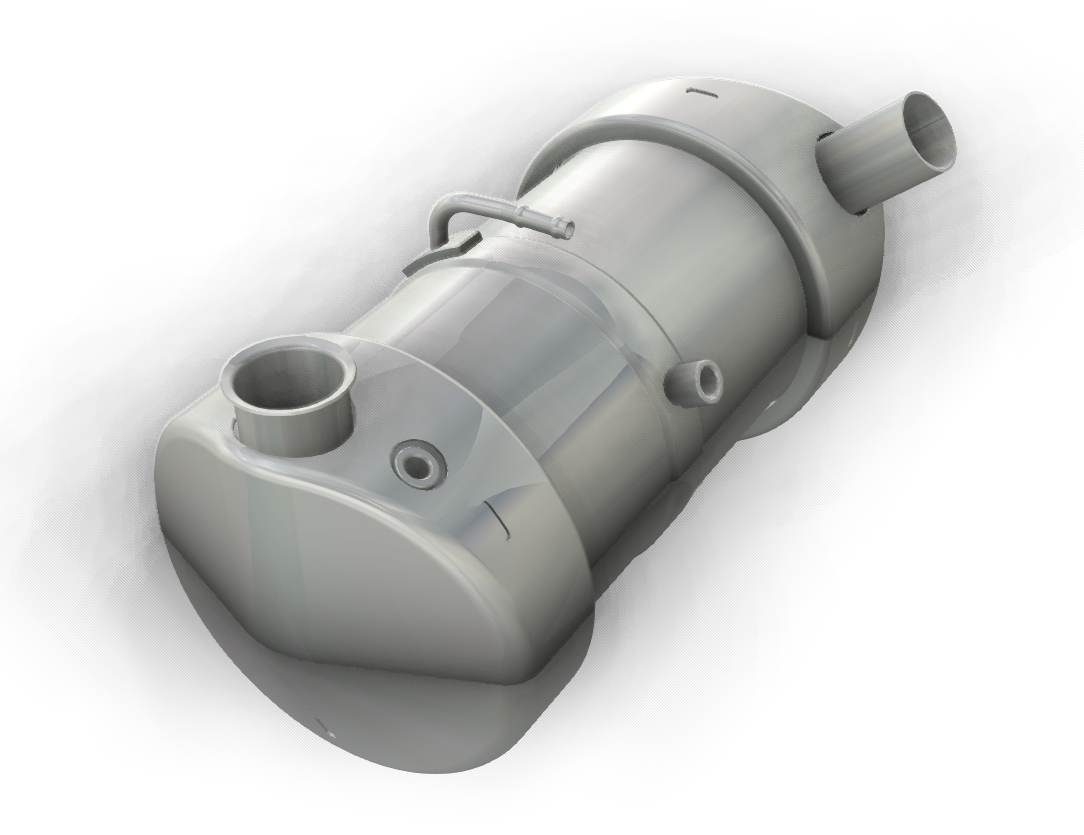

國六后處理系統概述

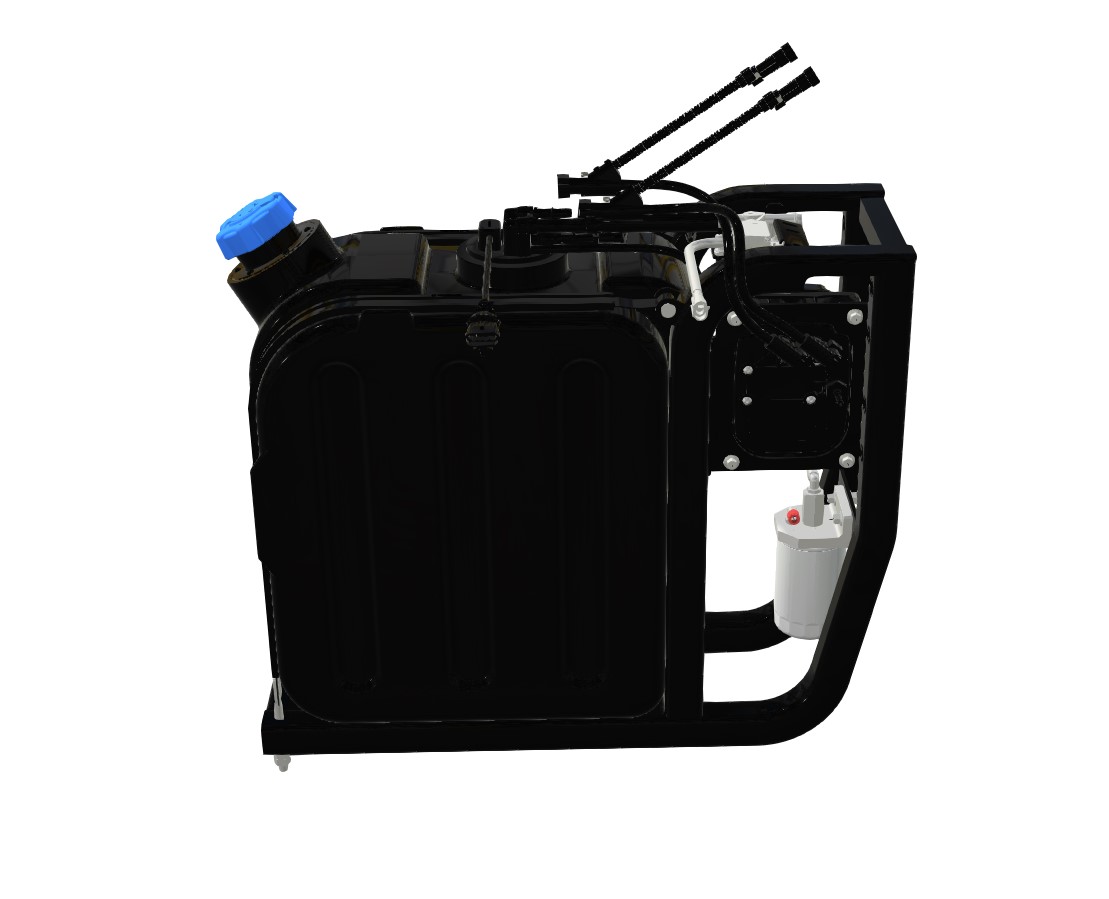

尿素箱總成?

尿素箱總成用于尿素存儲罐，同時能夠準確檢測箱體內溫度，防止尿素結冰，主要用于安裝在卡車上，裝上尿素，經過發動機循環，排放達到國VI標準。國VI排放標準柴油機減排系統中需用到尿素水溶液，該尿素箱用于存儲尿素水溶液，采用SCR選擇性還原技術，利用尿素水溶液與氮氧化物Nox進行反應，生成無污染的氮氣和水。

?

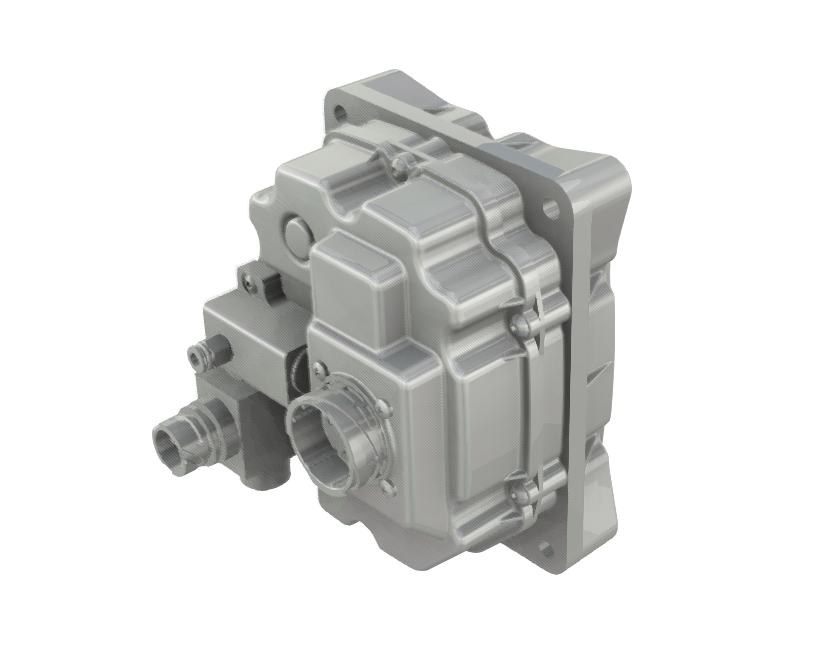

噴射泵

根據DCU的指令完成尿素溶液的計量與噴射，其工作過程如下：點火開關接通后，噴射泵上電初始化，并自動從上電初始狀態切換到泵停止狀態。噴射泵在排空狀態下以高頻率運轉；；排空狀態完成后，切換到噴射狀態，實際噴射量為0；噴射泵在接收到ECU發送的尿素噴射量命令信息以后進行計量噴射。

?

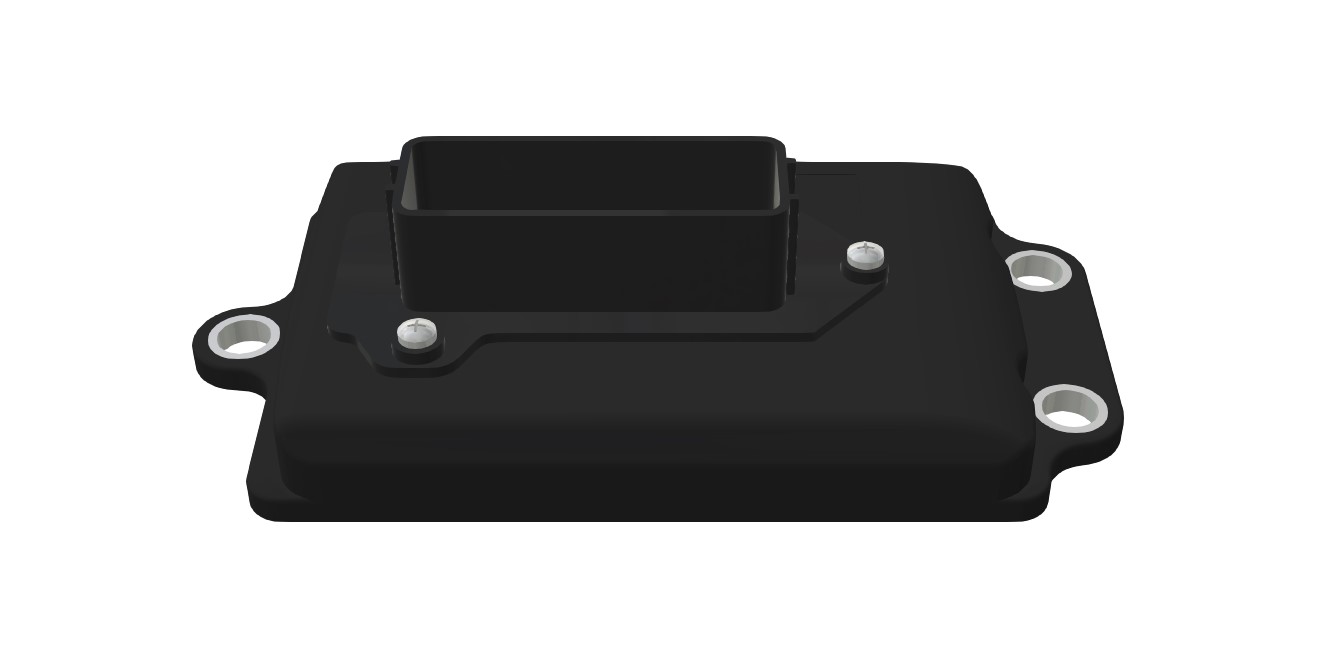

DCU

DCU的主要功能有兩種，一是準確控制尿素溶液噴射量、控制噴射壓力、控制加熱系統、控制回抽電磁閥以及各種傳感器的信號采集、執行器的驅動；二是具備OBD振斷功能。

?

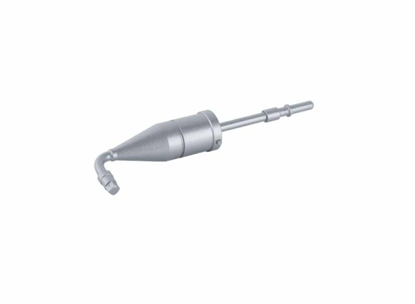

噴嘴

尿素噴嘴是SCR系統的核心部件之一，用于將計量噴射泵傳輸過來的空氣與尿素水溶液車用尿素混合物噴入到混合管中，使液體霧化蒸發，與排氣均勻混合。

?
